Микродвигатель с номинальным напряжением U_ДВ=36 В, потребляемой мощностью РДВ и коэффициентом мощности cosφ_ДВ=0,56 подключен к сети с напряжением U через балластный резистор с сопротивлением R_б=34 Ом.

Микродвигатель с номинальным напряжением U_ДВ=36 В, потребляемой мощностью РДВ и коэффициентом мощности cosφ_ДВ=0,56 подключен к сети с напряжением U через балластный резистор с сопротивлением R_б=34 Ом. Схема потребляет от источника мощность Р при токе I и коэффициенте мощности cosφ. Реактивная мощность, потребляемая двигателем, равна Q_ДВ, его схема замещения может быть представлена как последовательное соединение активного и индуктивного сопротивлений R_ДВ и Х_ДВ =21,5 Ом (рис.2).

Рис. 2.Схема цепи

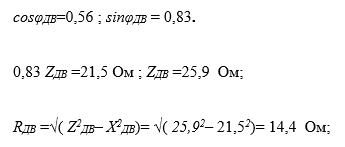

Рассчитать схему, определить активные, реактивные, полные сопротивления, напряжения, мощности, коэффициенты мощности отдельных участков и схемы в целом. Построить в масштабе векторную диаграмму, треугольники сопротивлений и мощностей. Приняв начальную фазу напряжения на двигателе равной нулю, написать законы изменения во времени тока и всех напряжений схемы.
