Многослойная изоляция состоит из двух слоев различных диэлектрических материалов. Материал первого слоя имеет относительную диэлектрическую проницаемость ε1, удельную проводимость γ1.

Многослойная изоляция состоит из двух слоев различных диэлектрических материалов. Материал первого слоя имеет относительную диэлектрическую проницаемость ε1, удельную проводимость γ1. Материал второго слоя – соответственно ε1 и γ2. Толщина первого и второго слоев диэлектриков – соответственно d1 и d2, площадь электродов – S.

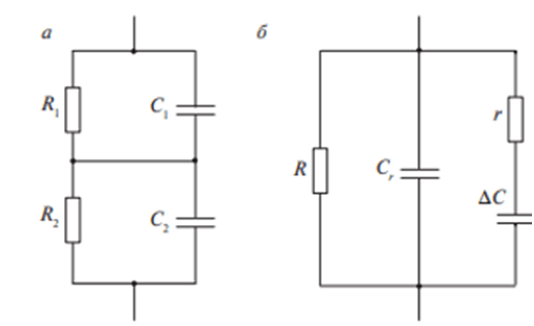

Задание. Начертить один из вариантов схемы замещения двухслойной изоляции и рассчитать ее параметры. Рассчитать и построить графическую зависимость емкости изоляции от частоты приложенного напряжения в диапазоне от 0 до 100 Гц. Определить степень увлажнения изоляции, считая, что причиной ее неоднородности является ее увлажнения.
