Многослойная изоляция состоит из двух слоев различных диэлектрических материалов. Материал первого слоя имеет относительную диэлектрическую проницаемость ε₁, удельную проводимость γ₁. Материал второго слоя – соответственно ε₁ и γ₂. Толщина первого и второго слоев диэлектриков – соответственно d₁ и d₂, площадь электродов – S.

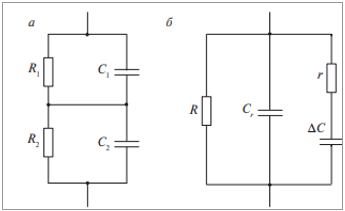

Начертить один из вариантов схемы замещения двухслойной изоляции и рассчитать ее параметры. Рассчитать и построить графическую зависимость емкости изоляции от частоты приложенного напряжения в диапазоне от 0 до 100 Гц. Определить степень увлажнения изоляции, считая, что причиной ее неоднородности является ее увлажнения.
