  4. Мощный узел нагрузки, представленный схемой замещения на рис. 5, содержит одну эквивалентную станцию и комплексную нагрузк...
  • 👋 Решение задач

  • 📚 Электроника, электротехника, радиотехника

решение задачи на тему:

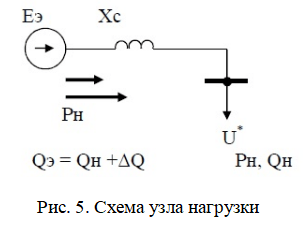

Мощный узел нагрузки, представленный схемой замещения на рис. 5, содержит одну эквивалентную станцию и комплексную нагрузку. Статические типовые характеристики комплексной нагрузки заданы в виде табл. 3.

Дата добавления: 27.08.2024

Условие задачи

Мощный узел нагрузки, представленный схемой замещения на рис. 5, содержит одну эквивалентную станцию и комплексную нагрузку. Статические типовые характеристики комплексной нагрузки заданы в виде табл. 3.

Исходные данные приведены ниже. При относительном напряжении на шинах нагрузки U*=1, активная мощность нагрузки равна Рно, реактивная − Qно. Реактивное сопротивление системы Хс. Все величины заданы в относительных единицах.

Хс = 2.6;

Рно = 0.5;

Qно = 0.5;

U = 10 кВ.

Требуется проверить устойчивость нагрузки указанной системы, построив зависимости Еэ = f(U) и Qэ = f(U). При проверке воспользоваться критериями: dEэ/dU =0; dQэ/dEэ = -∞.

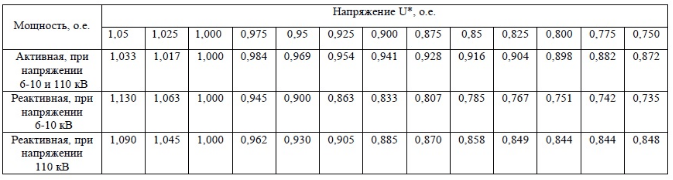

Табл.3. Статические характеристики комплексной нагрузки

Ответ

Задаваясь различными значениями напряжения U = U* (в соответствии с таблицей статических характеристик комплексной нагрузки) можно определить величины Рн, Qн, Еэ, Q, Qэ для различных напряжений. Результаты сведем в табл. 4.

Покажем пример расчета для U = U* = 1.05.

Мощность нагрузки изменяется при изменении напряжения

Эквивалентная ЭДС Еэ определяется по формуле
