Условие задачи
Мостовой выпрямитель должен питать потребитель постоянным током. Мощность потребителя Р0 = Рd = 100 Вт, при напряжении питания Ud= U0= 150 В. Следует выбрать один из трех типов полупроводниковых диодовля схемы выпрямителя, и пояснить, на основании чего сделан выбор.
Начертите схему выпрямителя.
Дано: Типы диодов: Д205; Д217; Д302.
Ответ

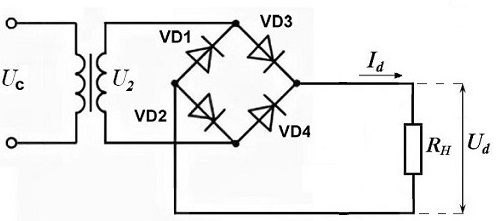

Начертим схему выпрямителя.
Определим действующее значение напряжения на вторичной обмотке трансформатора
U2 = 1,11∙ Ud =1,11∙...
