Мостовые схемы, показанные на рис. один. двенадцать. один (а, б) и предназначенные для измерения индуктивностей катушек L один (их активные сопротивления R один), уравновешены.

Дата добавления: 07.04.2025

Условие задачи

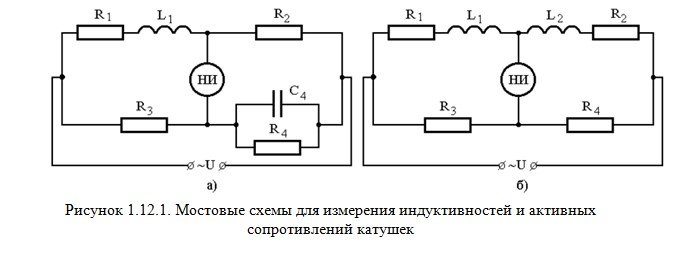

Мостовые схемы, показанные на рис. 1.12.1 (а, б) и предназначенные для измерения индуктивностей катушек L1 (их активные сопротивления R1), уравновешены. Запишите условия равновесия и определите индуктивности катушек L1 и сопротивления резисторов R1 для исходных данных:

        - схема а) рисунка:

R2=100 Ом; R3=290 Ом; R4=410 Ом; C4=0,5 мкФ;

        - схема б) рисунка:

R2=12 Ом; R3=8,2 Ом; R4=15,5 Ом; L2=100 мГн.

Ответ

Рассматриваем схему а) рисунка.

Условие равновесия моста в общем виде:

Z2*Z3=Z1*Z4.

Распишем это условие более подробно:

Преобразовываем указанное условие равновесия:
