На экране осциллографа получена фигура Лиссажу, приведённая в таблице 1. Известно, что . Определить , период и время, за которое луч описывает эту фигуру на экране.
«На экране осциллографа получена фигура Лиссажу, приведённая в таблице 1. Известно, что . Определить , период и время, за которое луч описывает эту фигуру на экране.»
- Электроника, электротехника, радиотехника
Условие:
На экране осциллографа получена фигура Лиссажу. Известно, что fy = 1 кГц.
Определить fx, период и время, за которое луч описывает эту фигуру на экране.
Решение:
Данная осциллограмма в виде фигуры Лиссажу получена во втором режиме работы осциллографа в режиме сравнения. Измерение частоты в этом режиме производится методом линейной синусоидальной развертки.

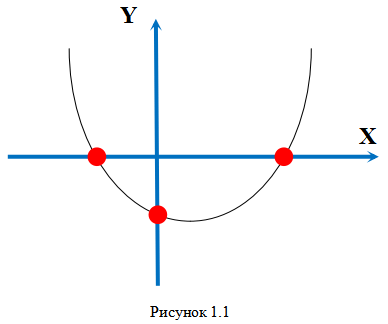

По виду интерференционной фигуры можно определить отношение между . Для этого через изображение фигуры проводим вертикальную (ось Y) и горизонтальную (ось Х) линии так, чтобы они не пересекали узлы фигуры (рисунок 1.1).
