На экране осциллорграфа получена фигура Лиссажу. Известно, что fy = 1 кГц. Требуется определить fх и время, за которое луч нарисует данную фигуру
- Электроника, электротехника, радиотехника
Условие:

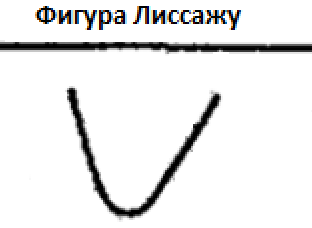

1) На экране осциллорграфа получена фигура Лиссажу (рис.2.1). Известно, что fy = 1 кГц. Требуется определить fх и время, за которое луч нарисует данную фигуру:
Рисунок 2.1
2) Нарисуйте схему для получения круговой развертки на экране осциллографа. Нарисуйте RC цепочки и определите действующее значение напряжения генератора, которое к ней надо подвести, чтобы получить круг диаметром 4 см. Частота круговой развертки 1 кГц. Чувствительность по вертикали 4 мм/В. Чувствительность по горизонтали 1мм/В.
Нарисуйте осциллограмму, которая получится, если на вход Z подвести синусоидальное напряжение частотой 10 кГц.
Решение:
1) Фигура Лиссажу на рисунке 2.1 типична для соотношения fх/ fy = 2/1.
Тогда fх = fy2 = 1000 Гц*2=2000 Гц.

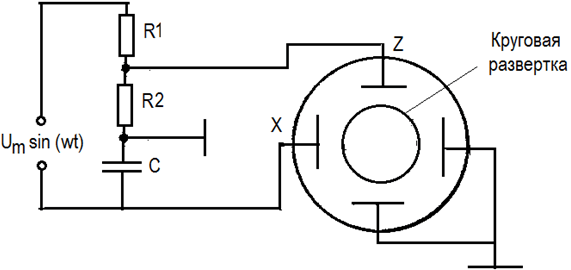

2) Рисунок 3.1 Схема круговой развертки осциллографа.
Чтобы получить круговую развертку, нужно подавать на горизонтальну и вертикальную пары пластин синусоидальные напряже...
