На ЛЭ типа И, ИЛИ, НЕ синтезировать приоритетный шифратор (СD), преобразующий сигнал (команду) на управляющей шине (D) в n-разрядный двоичный код (А3, А2, А1, А0) из табл. 3.1.

26 августа 2024
Электроника, электротехника, радиотехника

Условие:

На ЛЭ типа И, ИЛИ, НЕ синтезировать приоритетный шифратор (СD), преобразующий сигнал (команду) на управляющей шине (D) в n-разрядный двоичный код (А₃, А₂, А₁, А₀) из табл. 3.1.

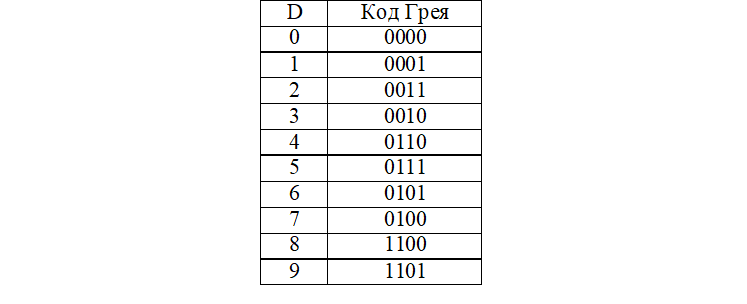

Таблица 3.1

Решение:

Шифратор имеет N входов и n = ]log₂N[ выходов. В нашем случае, десять знаков от 0 до 9 (D₀...D₉) представлены четырехразрядным двоичным кодом (А₃, А₂, А₁, А₀), поэтому шифратор имеет 10 входов и 4 выхода. Таким образом, в результате шифрации осуществляется сжатие информации.

В соответствии с логикой функционирования приоритетного шифратора (СD) составим таб...
