На линии АБ напряжением 110 кВ установлена трёхступенчатая токовая защита, включённая на токи фаз, и токовая защита нулевой последовательности. Защиты выполнены на электромагнитных реле.

1 августа 2024
Электроника, электротехника, радиотехника

Условие:

На линии АБ (рис.1 а) напряжением 110 кВ установлена трёхступенчатая токовая защита, включённая на токи фаз, и токовая защита нулевой последовательности (рис. 1 б). Защиты выполнены на электромагнитных реле. Токи срабатывания всех ступеней защиты (Iсз) известны. На линии установлены выключатели типа ВГТ – 110 – 40/300. Максимальный рабочий ток протекающий по линии, равен 320 А. Максимальные токи при трёхфазном и однофазном КЗ вблизи места установки трансформатора тока (ТТ) соответственно равны 20 и 18 кА. Дина контрольного кабеля от релейного щита до ТТ равна 12 м.

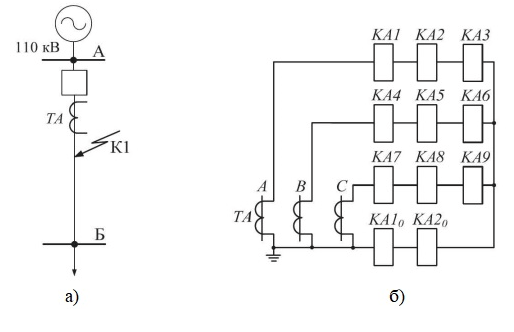

Рис.1 Схема сети (а) и токовые цепи защиты (б)

Решение:

Потому что выключатель не имеет встроенных ТТ, устанавливаем выносные ТТ типа ТФМ 110 с (I_1ном )=350 А, (К_I )=350/5.
Согласно ПЭУ все трансформаторы тока, предназначенные для питания токовых цепей устройств релейной защиты от КЗ, должны удовлетворять трём основным требованиям:

должна обеспечиваться точная работа ТТ и измерительных органов (ИО) защиты при КЗ в зоны её действия; должна обеспечиваться надёжная работа ИО при близких КЗ; при близких КЗ на вторичных обмотках ТТ не должны появляться недопустимые перенапряжения. 1. Выбор ТТ в соответствии с требованием их точной работы Расчётный ...
