Условие:
На основании исходных данных рассчитайте ЭДС эквивалентного генератора, внутреннее сопротивление эквивалентного генератора и искомый ток в первой ветви цепи.
Исходные данные:

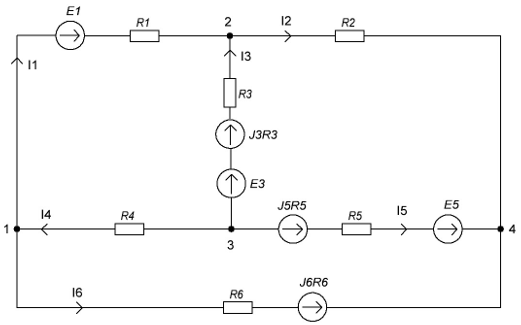

Рис. 1 – Схема электрической цепи
Решение:
1. Упростим схему путём замены источников тока на эквивалентные источники ЭДС (рис. 2). Выберем произвольным образом положительные направления токов в ветвях.

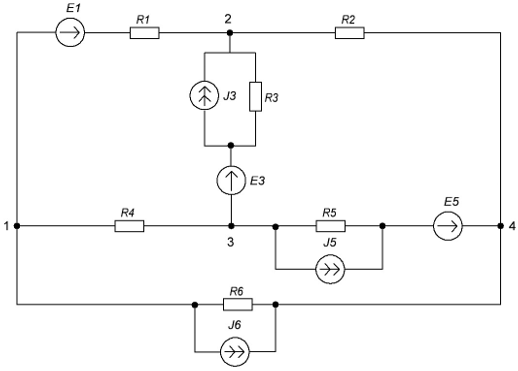

Рис. 2 Схема электрической цепи
Численные значения полученных эквивалентных источников равны:
