Условие задачи
На основании исходных данных решите следующую задачу: Дана цепь с активными элементами. Требуется найти напряжение U5 на пятом элементе.

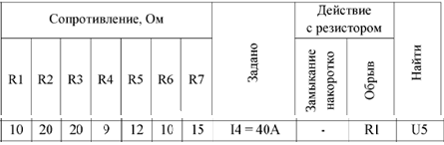

Исходные данные:
Рис. 1
Ответ
Расчет выполняем в два этапа.
1) Определение необходимой величины по заданным параметрам.
2) Определение необходимой величины с учетом действий с резистором.
Этап 1.
1. Определим напряжение U5 (рис. 1) с учетом действия следующих параметров:R4=9 Ом,R5=12 Ом,R6=10 Ом, R7=15 Ом, I4=40A.
По закону Ома определяем напряжение U4, которое приложено и к группе резисторов R5, R6, R7, параллельно вк...
