Условие задачи

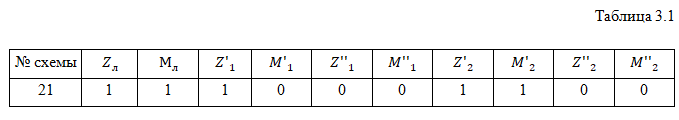

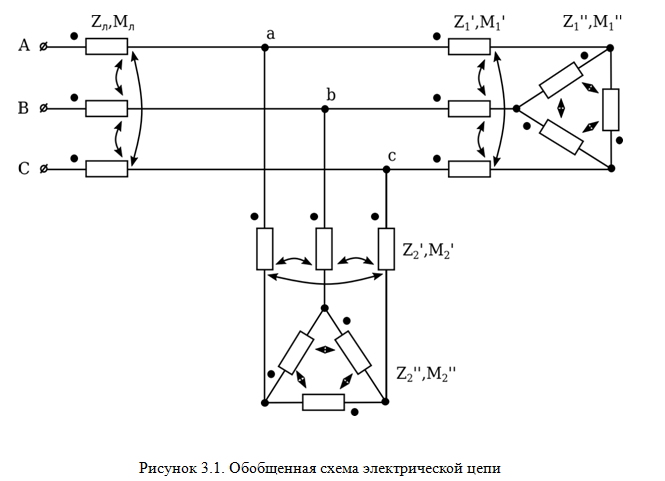

На основании обобщенной схемы электрической цепи, изображенной на рис. 3.1, начертить схему заданного варианта, которая содержит элементы, обозначенные цифрой 1 в таблице 3.1.

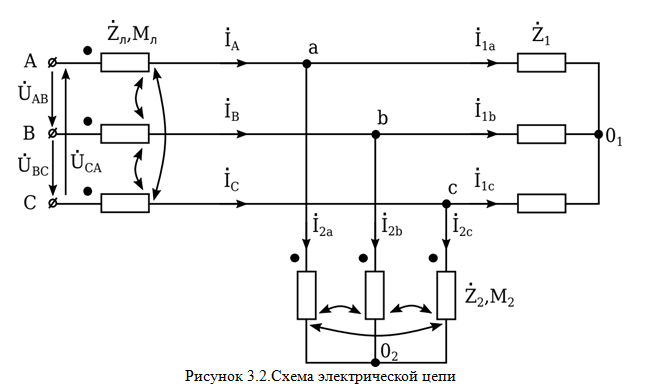

Для полученной симметричной трехфазной цепи синусоидального тока (см. рис.3.2) с заданными в таблице 3.2 параметрами требуется:
1) рассчитать токи и напряжения на всех элементах электрической цепи;
2) проверить расчет по законам Кирхгофа;
3) составить баланс мощностей, причем мощность источника определить методом двух ваттметров на входе цепи;
4) построить векторную диаграмму токов и топографическую диаграмму напряжений.
Ответ
3.1 Расчет токов и напряжений на элементах электрической цепи

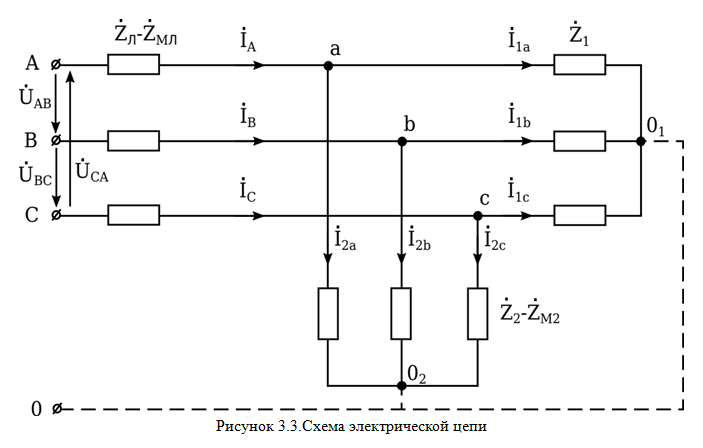

Произведем эквивалентную замену индуктивных связей и введем нулевой провод (рис.3.3):
Перейдем от заданных линейных напряжений к фазным, выд...
