решение задачи на тему:

На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной;) символической.

Дата добавления: 10.09.2024

Условие задачи

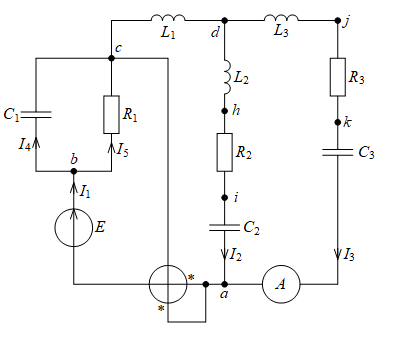

Для электрической схемы выполнить следующее:

1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах:

а) дифференциальной;

б) символической.

2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.

3. По результатам расчета в п.2 произвести проверку выполненных расчетов при помощи законов Кирхгофа.

4. Определить комплексную мощность источника питания и проверить баланс мощностей.

5. Определить показания ваттметра.

6. Используя данные расчетов, записать мгновенные значения токов и напряжений.

7. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а , указанной на схеме, принять равным нулю.

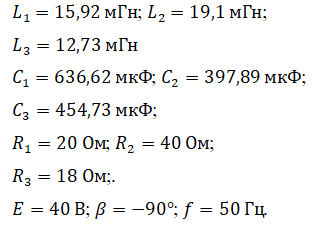

Дано:

Ответ

1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах.

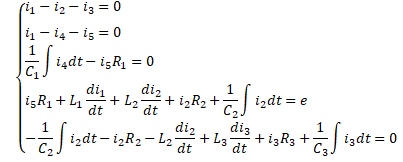

а) в дифференциальной форме:

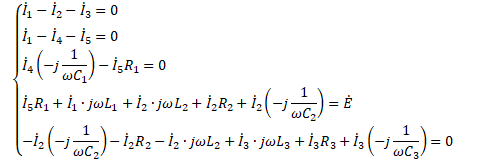

б) в символической форме:

2. Опреде...
