На основе данных произвести расчет неизвестных токов по законам Кирхгофа. Исходные данные: Е1 – 150 В; R1 – 160 Ом; R4 – 210 Ом; Е2 – 200 В; R2 – 140 Ом; R5 – 130 Ом;
«На основе данных произвести расчет неизвестных токов по законам Кирхгофа. Исходные данные: Е1 – 150 В; R1 – 160 Ом; R4 – 210 Ом; Е2 – 200 В; R2 – 140 Ом; R5 – 130 Ом;»
- Электроника, электротехника, радиотехника
Условие:
На основе данных произвести расчет неизвестных токов по законам Кирхгофа.
Исходные данные:
Е1 – 150 В; R1 – 160 Ом; R4 – 210 Ом;
Е2 – 200 В; R2 – 140 Ом; R5 – 130 Ом;
Е3 – 270 В; R3 – 220 Ом; R6 – 180 Ом.

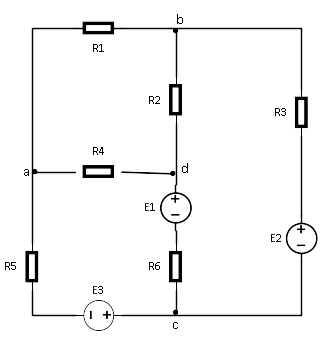

Рисунок 4 – Исходная схема
Решение:
Для удобства расчетов обозначим узлы a, b, c, d.
Зададим направление токов в ветвях и направление контуров.

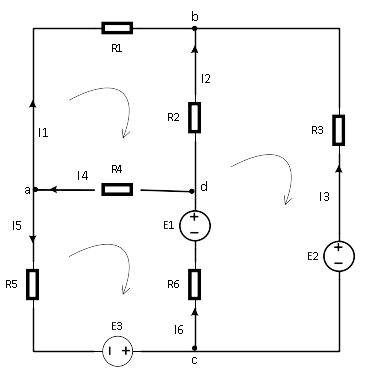

Рисунок 5 Схема с указанием направления токов и контуров
Составим уравнение по Ⅰ закону Кирхгофа:
Узлов в цепи m=4, согласно закону количество уравнений должно быть (m-1)
