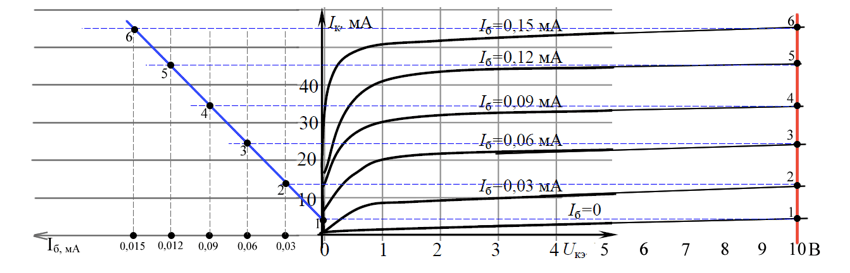

На рис. 1. изображены входные и выходные характеристики биполярного транзистора, включенного по схеме с общим эмиттером. Построить передаточную характеристику Рис.1. Передаточная характеристика (график слева)

Рис.1. Передаточная характеристика (график слева)

Учитывая пологость заданной выходной характеристики до некоторого порога напряжения

продолжим семейство выходных характеристик по оси абцисс до значени...
