На рис. 1 приведена схема электрической системы, содержащая генераторную станцию и приемную систему бесконечной мощности. Известна передаваемая мощность Рн, cosφн со стороны генераторной станции через трансформаторы

Дата добавления: 27.08.2024

Условие задачи

На рис. 1 приведена схема электрической системы, содержащая генераторную станцию и приемную систему бесконечной мощности. Известна передаваемая мощность Рн, cosφн со стороны генераторной станции через трансформаторы Тр1, Тр2 и двухцепную линию электропередачи (ЛЭП).

Параметры элементов электрической системы в соответствии с вариантом приведены ниже. Определить запас устойчивости системы для случаев:

а) при отсутствии АРВ;

б) при АРВ пропорционального действия;

в) при АРВ сильного действия.

Расчет выполнить в относительных единицах с приближенным приведением к основной ступени напряжения.

Исходные данные:

Генератор Г16

Рн = 55 МВА,

cosφн = 0.8,

Uн = 13.8 кВ,

Трансформатор Т4 (Тр 1, Тр 2)

Sн = 80 МВА,

uк = 10.5%,

Uвн = 121 кВ,

Uнн = 10.5 кВ.

ЛЭП Л7

 = 0.4 Ом/км,

Uср = 115 кВ,

L = 140 км,

L' = 0.2L.

Передаваемая мощность Рн = 50 МВт, cosφн = 0.9.

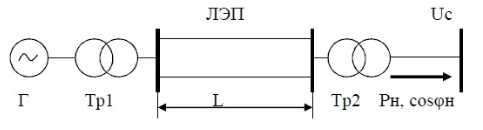

Рис. 1. Схема электропередачи

Ответ

Подготовка исходных данных

Примем за базисные условия

Найдем параметры схемы замещения (рис. 2) в относительных единицах.

Сопротивления генератора Хг:

- синхронное

- переходное
