На рис. 1 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов (R_1;R_2;R_3;R_4;R_5;R_6 ). В цепи действуют ЭДС постоянного тока (E_5;E_6 ). Токи в резисторах соответственно равны

Дата добавления: 03.09.2024

Условие задачи

На рис. 1 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов

В цепи действуют ЭДС постоянного тока

Токи в резисторах соответственно равны

Параметры цепи приведены в таблице 1.

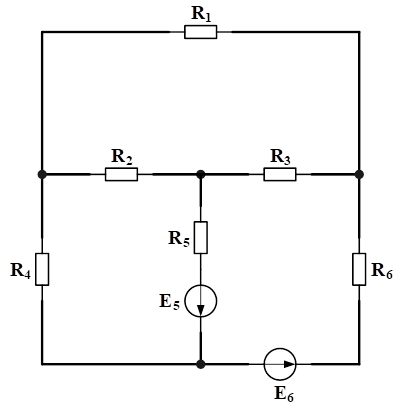

Рисунок 1 – Заданная схема цепи

Таблица 1 – Заданные параметры цепи

Рассчитать токи во всех ветвях схемы:

а) методом непосредственного применения законов Кирхгофа;

б) методом контурных токов;

в) методом узловых потенциалов.

Определить режимы работы источников.

Составить баланс мощностей.

Построить потенциальную диаграмму для контура, включающего обе ЭДС.

Ответ

Рассчитать токи во всех ветвях схемы:


а) Метод непосредственного применения законов Кирхгофа

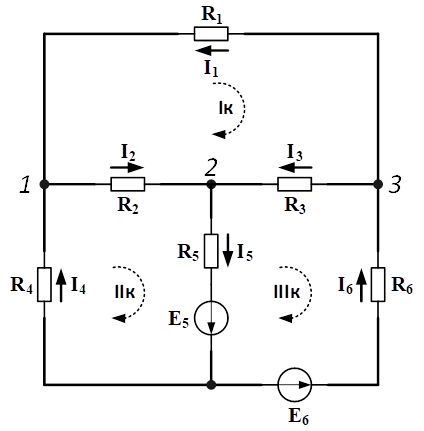

Рисунок 2 Схема цепи для расчета методом законов Кирхгофа

Произвольно выбираем направления токов в ветвях и направления обхода контуров (по часовой стрелке).

Прежде чем перейти к самим законам Кирхгофа, дадим определение ветвей и узлов электрической цепи.

Ветвью электрическ...
