Условие задачи
На рис. 2.1 представлена исходная схема электрической цепи

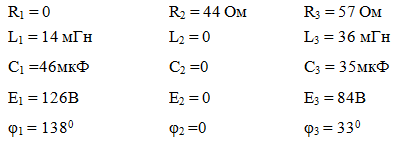

По исходной схеме электрической цепи и исходным данным задания сформируйте свою расчетную схему.
1. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
2. Определить показания ваттметров.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.
5. Записать в общем виде уравнения Кирхгофа в дифференциальной и комплексной формах, полагая что между двумя индуктивностями есть магнитная связь.
Ответ

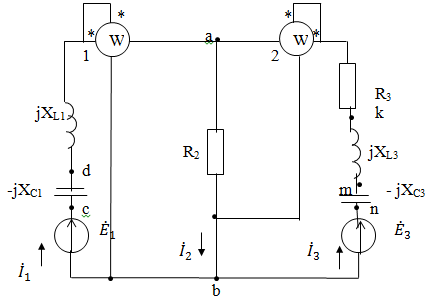

Рис.2.2.

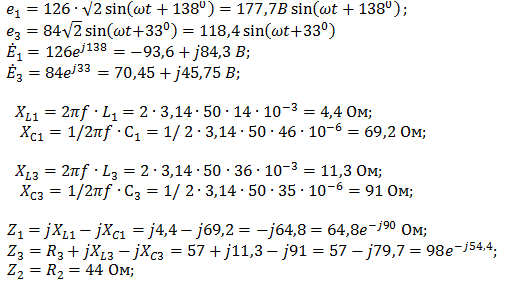

Расчет токов
Расчет проведем по законам Кирхгофа
