Условие задачи

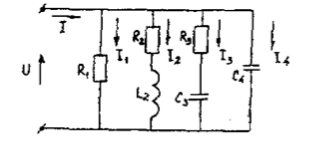

На рис. 2.2 представлена разветвленная электрическая цепь.
Исходные данные к задаче 2.2 приведены в табл. 2.2.
Необходимо:
1. Составить комплексное уравнение проводимостей. Построить диаграмму проводимостей.
2. Составить комплексное уравнение токов, построить векторную диаграмму токов. Записать ток на входе цепи а алгебраической и показательной формах.
3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.
4. Записать уравнение для напряжения и тока всей цели в функции времени. На одном рисунке построить графики напряжения и тока
Исходные данные к задаче 2.2.
Ответ
Решение:

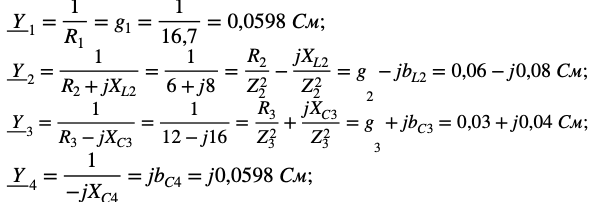

1.Комплексы проводимостей параллельных ветвей
где g1, g2, g3 активные проводимости ветвей,
bL2, bC3, bC4 индуктивная и емкостная проводимости ветвей
Полная проводимость цепи в комплексной форме
Оп...
