На рис. 2.2 представлена разветвленная электрическая цепь. Исходные данные к задаче 2.2 приведены в табл. 2.2. Необходимо: 1. Составить комплексное уравнение проводимостей. Построить диаграмму проводимостей. 2. Составить комплексное уравнение токов,

Постановка задач

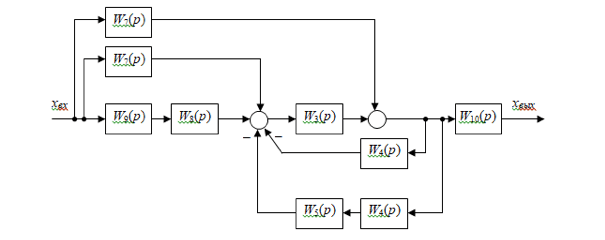

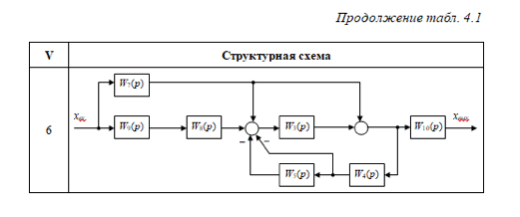

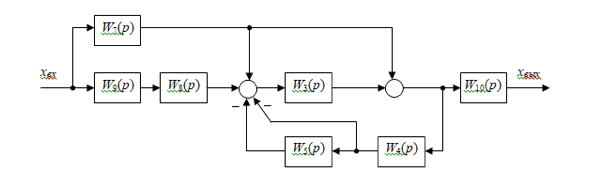

1. С помощью правил преобразования структурных схем найти в общем виде передаточную функцию линейной системы автоматического управления согласно варианту из табл. 4.1:

2. В программе Mathcad рассчитать параметры и определить передаточные функции используемых в схеме звеньев, согласно табл. 4.2. Записать полученное в п. 1 задания символьное выражение для передаточной функции системы и построить её амплитудно-фазовую характеристику, заменив в передаточной функции p = jω.

3. В программе МВТУ (для проверки правильности преобразований) собрать из звеньев исходную систему, задать её параметры и построить амплитудно-фазовую характеристику. Частотный диапазон задать тот же, что в п. 2.
