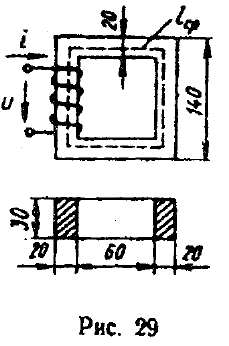

На рис. 29 даны геометрические размеры сердечника магнитной цепи в миллиметрах, выполненного из электротехнической стали марки Э42. Сердечник набран из листов толщиной d=0,5 мм.
«На рис. 29 даны геометрические размеры сердечника магнитной цепи в миллиметрах, выполненного из электротехнической стали марки Э42. Сердечник набран из листов толщиной d=0,5 мм.»
- Электроника, электротехника, радиотехника
Условие:
На рис. 29 даны геометрические размеры сердечника магнитной цепи в миллиметрах, выполненного из электротехнической стали марки Э42. Сердечник набран из листов толщиной d=0,5 мм. Толщина изоляции между листами 0,05 мм. Удельный вес стали γ=7,8 г/см3. Напряжение сети U= 220 В, индукция
частота
Требуется определить ток I, параметры последовательной и параллельной схем замещения, если можно пренебречь активным сопротивлением обмотки и потоком рассеяния.
Решение:
Определяем длину средней магнитной линии и сечения сердечника:
Считаем, что изоляция занимает 10% площади сердечника, т.е.
Находим активную и реактивную составляющие тока I (они определяются мощностью п...
