Условие:

На рис. 4 дана принципиальная электрическая схема, содержащая динистор, напряжение открытия (UОТ) которого указано в табл. 8.

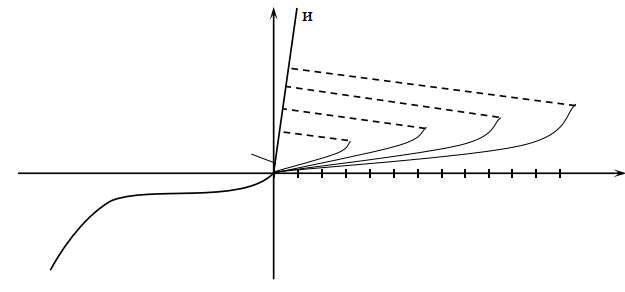

Разработайте и зарисуйте принципиальную электрическую схему на тиристоре, выполняющую аналогичную функцию. Вольтамперная характеристика используемого тиристора приведена на рис. 5.

Нарисовать ВАХ получившегося динистора при использовании компонентов с характеристиками, приведенными в табл. 8.

Рассчитать ток, протекающий в нагрузке, сопротивлением тиристора пренебречь.

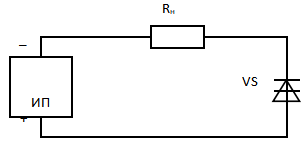

Рис. 5. Принципиальная электрическая схема с динистором

Таблица 8 . Характеристики компонентов схемы

Решение:

Наносим недостающие данные на ВАХ тиристора (Рис.1).

Рис.1 ВАХ тиристора и динистора с напряжением отпирания Uот = 5 В.

Напряжению отпирания динистора Uот = 5 В соответствует ВАХ, показанная красным цветом на ВАХ тиристора. Определяем управляющий ток тиристора для напряжения отпирания Uот = 5 В:

Iупр = 24 мА.

Схема замещения динистора на тиристор показана на Рис.2.
