Условие задачи
На рис.1 приведена схема электрической системы, содержащая две генераторные станции, питающие комплексную нагрузку. Требуется: построить угловую характеристику активной мощности передающей станции.

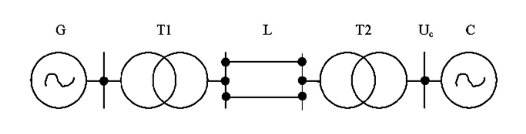

Рис.1 Cхема электрической системы
Ответ

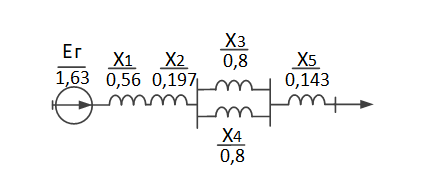

Для определения коэффициента запаса по идеальному пределу мощности принимают, что генератор отдает мощность в приемную систему несоизмеримо большой мощности. При этих условиях напряжение на шинах системы неизменно по величине и фазе при любых режимах работы электропередачи. На рис. 2 приведена схема замещения для расчета идеального предела мощности, без учета сопротивления системы.
Рис. 2 Схема за...
