Условие:

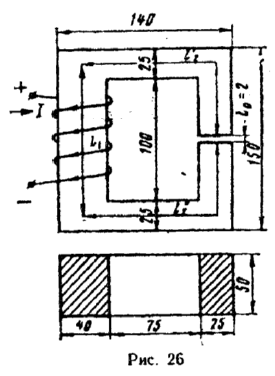

На рис.26 даны геометрические размеры сердечника магнитной цепи в миллиметрах, выполненного из электротехнической стали марки Э11. Требуется определить магнитодвижущую силу
которая необходима для создания магнитного потока
величину тока в катушке I, содержащей
витков и индуктивность катушки L.
Решение:
Магнитную цепь делим на участки так, чтобы в пределах каждого участка материал и сечение сердечника оставались неизменными. В нашем случае таких участков три. Контур, по которому составляем уравнение, пользуясь законом полного тока, проходит по средней магнитной линии:
Определяем магнитную индукцию в каждом участке цепи, для чего находим сечения сердечника S1 и S2:
