Условие задачи
На рис.3 представлена схема замещения однофазной электрической цепи синусоидального тока со смешанным соединением элементов. Параметры элементов ветвей цепи соответственно равны: R1, L1, C1, R2, L2, C2, R3, L3, C3, R4, L4, C4.

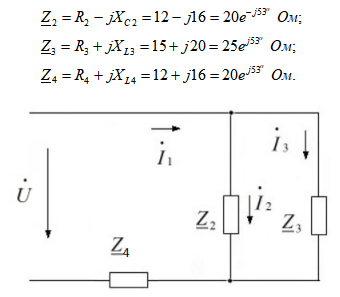

Рис.3. Схема замещения цепи переменного тока со смешанным соединением элементов
Задается уравнение для мгновенных значений одного из напряжений или одного из токов цепи.
Определить:
1) действующие значения токов ветвей и напряжений на зажимах ветвей и цепи;
2) активные, реактивные и полные мощности ветвей и цепи.
Написать уравнения для мгновенных значений токов ветвей, напряжений на за- жимах ветвей и цепи.
Составить баланс активных и реактивных мощностей цепи. Задачу решить символическим (комплексным) методом.
Ответ
Реактивные сопротивления элементов:
Сопротивления ветвей схемы:
Сопротивление параллельного участка цепи:
