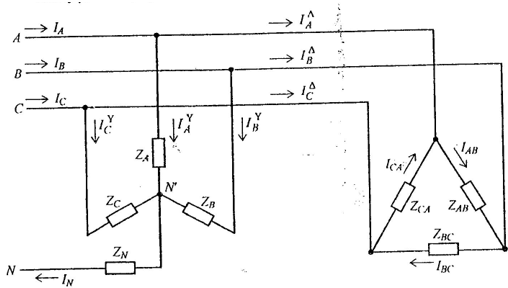

На рис.4 показана трехфазная цепь, питающая две нагрузки, одна из которых соединена звездой, другая- треугольником. Система линейных напряжений – симметричная UAB=UBC=UCA=U

На рис.4 показана трехфазная цепь, питающая две нагрузки, одна из которых соединена звездой, другая- треугольником. Система линейных напряжений – симметричная U_AB=U_BC=U_CA=U

Определить:

-фазные и линейные токи обеих нагрузок;

-токи в проводах линии, питающей обе нагрузки;

- ток в нейтральном проводе;

-активную и реактивную мощность каждой из нагрузок и всей установки.

В масштабе построить векторную диаграмму токов и напряжений. Задачу решить графо-аналитическим методом.

Дано:

U=380B;   Z_N=0; P_A=4400 Вт; P_B=3740 Вт; P_C=3300 Вт; ;

P_AB=5100 Вт; P_BC=5100 Вт; P_CA=5100 Вт;

Рисунок 4
