Условие:

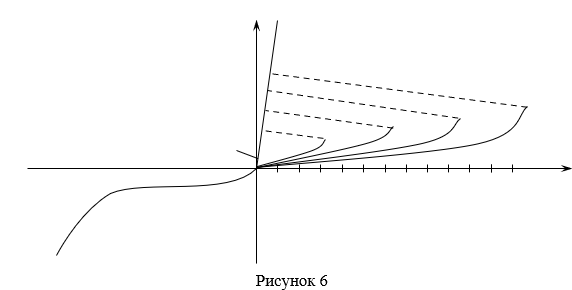

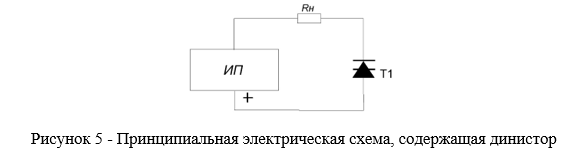

На рис. 5 дана принципиальная электрическая схема, содержащая динистор, напряжение открытия (U_ОТ) которого указано в табл. 3. Разработайте и зарисуйте принципиальную электрическую схему на тиристоре, выполняющую аналогичную функцию. Вольтамперная характеристика используемого тиристора приведена на рис.6.

Нарисовать ВАХ получившегося динистора при использовании компонентов с характеристиками, приведенными в табл.3. Рассчитать ток, протекающий в нагрузке, сопротивлением динистора пренебречь.

Таблица 3 - Характеристика компонентов системы

Решение:

Тиристор полупроводниковый прибор на основе монокристалла полупроводника с многослойной структурой типа p n p n обладает свойствами управляемого электрического вентиля. В качестве Обычно тиристор имеет три вывода: два из них (катод и анод) контактируют с крайними областями монокристалла, а третий вывод управляющий. Такой управляемый тиристор называется иногда триодным, или тринистором.

Неуправляемый тиристор, имеющий всего два вывода (анод - катод), называется диодным тиристором или динистором.
