На рисунках изображены различные RLC-цепи. По данным своего варианта определить:1) полное сопротивление цепи Z; 2) ток I или напряжение U; 3) угол сдвига фазы sinφ; 4) активную Р, реактивную Q и полную мощности S; 5)

Дана схема RLC-цепи. По данным своего варианта определить:

1) полное сопротивление цепи Z;

2) ток I или напряжение U;

3) угол сдвига фазы sinφ;

4) активную Р, реактивную Q и полную мощности S;

5) напряжение на каждом сопротивлении;

6) начертить векторную диаграмму цепи.

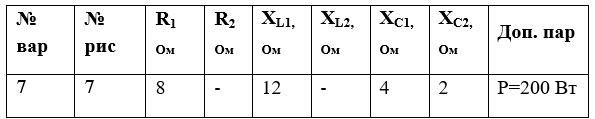

Таблица 2 – Исходные данные

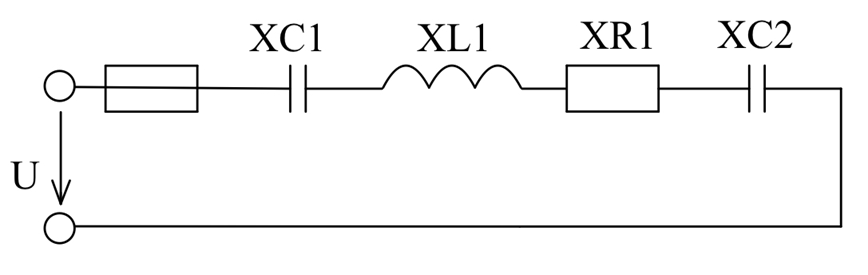

                   Рисунок 5 – Схема для расчета
