Условие:

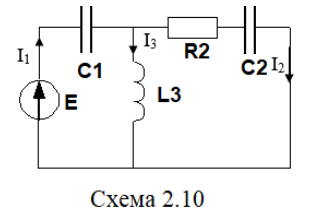

На рисунке 1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице 1. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.
Решение:

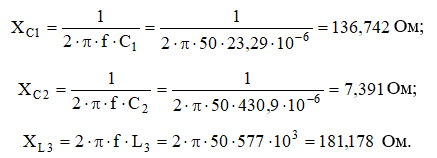

1. Определяем индуктивное и емкостные сопротивления цепи:

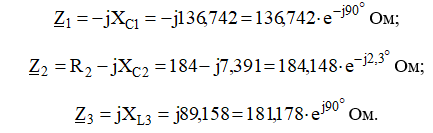

2. Запишем комплексы сопротивлений участков цепи:
3. Эквивалентное сопротивление двух параллельных ветвей:
