На рисунке 1 представлена схема электрической цепи, параметры элементов цепи приведены в таблице 1 Рисунок 1 – Исходная схема электрической цепи 1. Рассчитать токи во всех ветвях электрической цепи
- Электроника, электротехника, радиотехника
Условие:
Расчет сложной электрической цепи постоянного тока
На рисунке 1 представлена схема электрической цепи, параметры элементов цепи приведены в таблице 1

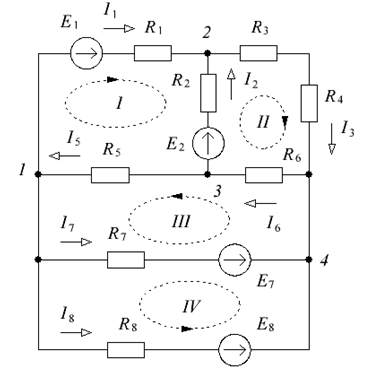

Рисунок 1 – Исходная схема электрической цепи
1. Рассчитать токи во всех ветвях электрической цепи
а) методом непосредственного применения правил Кирхгофа;
б) методом контурных токов;
в) методом узловых потенциалов.
2. Результаты расчетов свести в таблицу.
3. Составить и решить уравнение баланса мощностей.

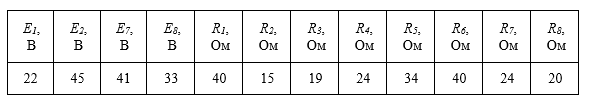

Таблица 1 – Исходные данные
Решение:
1. Составим систему уравнений, необходимую для определения токов в ветвях цепи, по законам Кирхгофа.
Расчетная схема электрической цепи, построенная с учетом исходных данных, изображена на рисунке 2.

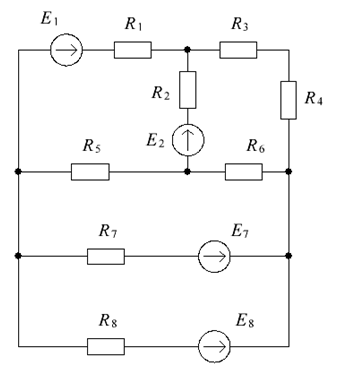

Рисунок 2 Расчетная схема электрической цепи
Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить систему 7 уравнений (по числу неизвестных токов). Из которых 3 уравнения по перв...
