На рисунке 1 приведен граф электрической цепи. По заданному графу необходимо вычертить электрическую схему цепи. Параметры схемы - сопротивления ветвей, ЭДС источника E1, номера ветвей с источниками ЭДС и источником тока

Дата добавления: 03.09.2024

Условие задачи

Расчет сложной цепи постоянного тока

На рисунке 1 приведен граф электрической цепи. По заданному графу необходимо вычертить электрическую схему  цепи. Параметры схемы - сопротивления ветвей,  ЭДС  источника  E1, номера ветвей с источниками ЭДС и источником тока выбираются из таблицы 1. При этом ЭДС источников и ток источника тока определяется через  E1 по соотношениям:

E2 = 0,8 E1;  E3 = 1,25 E1;  E4 = 1,4 E1;   E5 = 2 E1;  E6 = 1,5 E1; Iк  = E1/ R1.

Источники ЭДС включаются последовательно с соответствующими  сопротивлениями ветвей, а источник тока - параллельно  к сопротивлению.

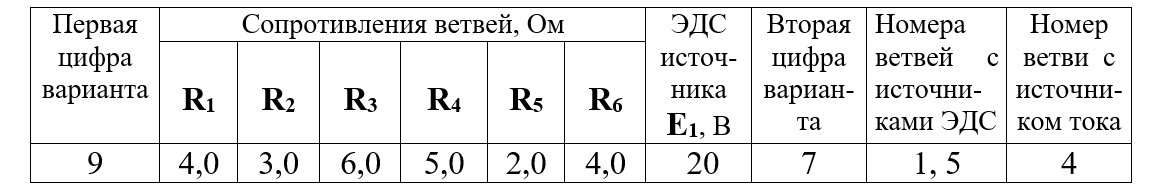

Таблица 1

Вариант параметров схемы

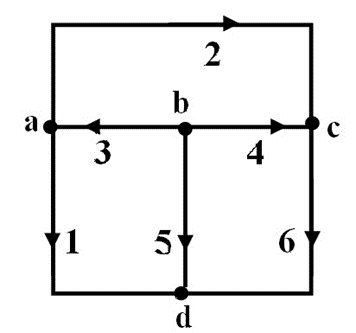

    Рисунок 1. Граф электрической цепи

Ответ

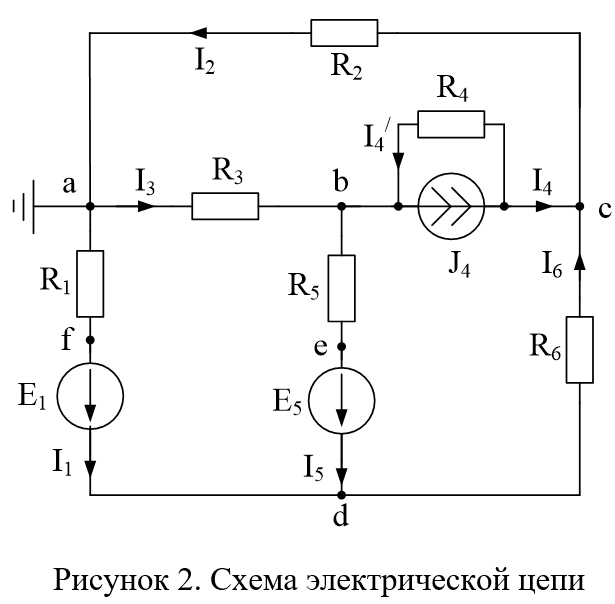

1. Составляем по заданному графу и параметрам элементов, схему электрической цепи.

Производим расчет параметров источников ЭДС и источника тока:

E1 = 20 B;

E5 = 2E1 = 2 20 = 40 B;

J4 = E1 / R1 = 20/4 = 5 A.

Рассчитываем все токи методом узловых потенциалов.

Указываем на схеме произвольно выбранные положительные направления токов. Потенциал узла а принимаем равным нулю (ϕa = 0 B), для остальных уз...
