На рисунке 10 изображена структурная схема источника вторичного питания. В соответствии с таблицей 19 нарисовать принципиа...

На рисунке 10 изображена структурная схема источника вторичного питания. В соответствии с таблицей 19 нарисовать принципиальную электрическую схему вторичного источника питания и показать его работу с помощью эпюров напряжения

«На рисунке 10 изображена структурная схема источника вторичного питания. В соответствии с таблицей 19 нарисовать принципиальную электрическую схему вторичного источника питания и показать его работу с помощью эпюров напряжения»

22 января 2025
Электроника, электротехника, радиотехника

Условие:

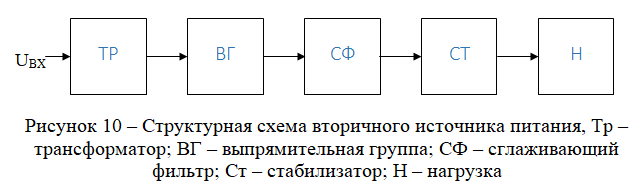

На рисунке 10 изображена структурная схема источника вторичного питания. В соответствии с таблицей 19 нарисовать принципиальную электрическую схему вторичного источника питания и показать его работу с помощью эпюров напряжения относительно общего провода. Проанализируйте работу всей схемы при выходе из строя элемента, указанного в таблице 19.

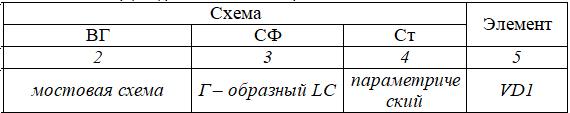

Таблица 19

Типы элементов структурной схемы вторичного источника питания

Методические указания

Нарисуйте принципиальную электрическую схему вашего вторичного источника питания. Проставьте позиционные обозначения элементов схемы в соответствии с ГОСТ. Нумерация элементов ведется сверху вниз слева на право. Группы элементов нумеруются отдельно. Пример: диоды – VD1, VD2 и т.д.

Решение:

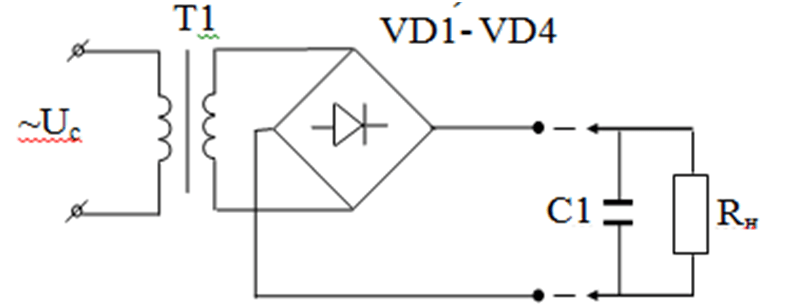

Схема мостового выпрямителя приведена на рис. 15.1.

Рис. 15.1 Схема мостового выпрямителя.

Переменное синусоидальное напряжение сети Uвх подается на первичную обмотку трансформатора. Со вторичной обмотки пониженное напряжение Uвых поступает на вход мостового выпрямителя. При положительной полуволне синусоидального напряжения U2 ток протекает через диоды VD2, VD4 и нагрузку от точки 1 к 1`. При отриц...
