Условие:

На рисунке 1.1 представлена принципиальная схема, в которой каждая ветвь содержит источник ЭДС и резистивный элемент.

1. Начертить электрическую схему согласно коду задания.

2. Записать уравнения Кирхгофа для заданной схемы.

3. Произвести эквивалентные преобразования, заменив две параллельные ветви с источниками ЭДС и тока одной с эквивалентным источником ЭДС.

4. Для преобразованной схемы определить неизвестные токи и ЭДС методом контурных токов.

5. В преобразованной схеме, считая известными все ЭДС, определить ток в ветви « » методом эквивалентного источника. Для определения напряжении холостого хода использовать метод узловых потенциалов, для определения входного сопротивления – метод эквивалентных преобразований соединений резистивных элементов.

6. Составить уравнение баланса мощностей.

Исходные данные:

Решение:

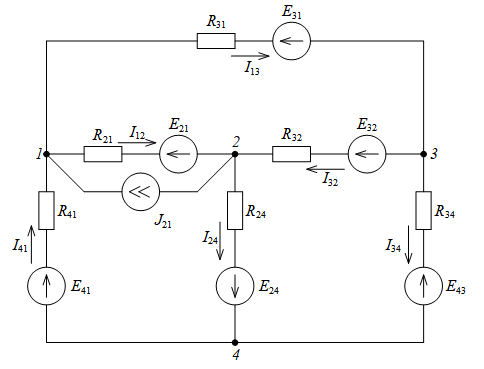

1. Чертим электрическую схему (рис. 1.1) согласно коду задания.

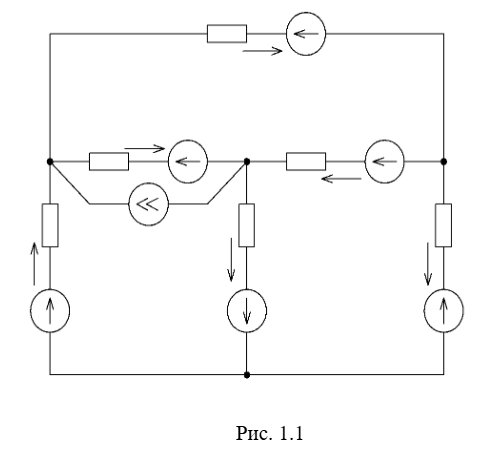

Рис. 1.1

2. Число уравнений должно быть равно числу неизвестных искомых токов в цепи. Оно определяется в данном числом ветвей схемы, которое равно . По I закону Кирхгофа составляем уравнения, число которых на единицу меньше числа электрических узлов в схеме: . Число уравнений по II закону Кирхгофа равно . Выбираем и обозначаем на схем...
