На рисунке 11 приведена схема математического модуля, выполняющего простую функцию в двоичной системе счисления над двухразрядными числами. Разработайте схему на логических элементах, выполняющих действия в соответствии с таблицей 20
- Электроника, электротехника, радиотехника
Условие:

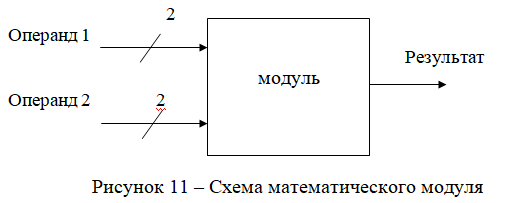

На рисунке 11 приведена схема математического модуля, выполняющего простую функцию в двоичной системе счисления над двухразрядными числами. Разработайте схему на логических элементах, выполняющих действия в соответствии с таблицей 20. Разрядность результата определить по максимальному результату.
Таблица 20
Математические функции
Методические указания
Для решения данной задачи необходимо составить таблицу истинности для каждого выхода. По таблицам истинности составить совершенные дизъюнктивные нормальные формы (СДНФ). По СДНФ нарисовать логические схемы, по необходимости упростив СДНФ в соответствии с законами Дискретной математики.
Решение:
Согласно задания необходимо реализовать функцию вычитания.
Используем для выполнения этой операции сумматор 7483 (74LS83), который суммирует два 4-разрядных двоичных числа с учетом переноса.
Таблица истинности.
