решение задачи на тему:

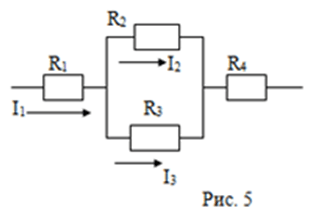

На рисунке 5 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью.

Дата добавления: 27.07.2024

Условие задачи

На рисунке 5 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление  R этой цепи, ток I и мощность Р, потребляемые цепью, а также токи I1, I2, I3, I4,  напряжения U1, U2, U3, U4 и мощности Р1, Р2, Р3, Р4 на каждом из резисторов. Проверить, что Р= Р1 + Р2 + Р3 + Р4. Данные взять из таблицы 5.

Таблица 5

Ответ

Эквивалентное сопротивление цепи определяется из расчета, что резисторы R2-R3 включены параллельно, участки R1-R23-R4 включены последовательно.

R23 = R2*R3/(R2+R3) = 150*100/(150+100) = 60 Ом

R... = R+R+R = 8+60+12=80 Ом
