На рисунке изображена схема присоединения воздушной линии электропередачи к потребителю мощностью Р2 = 25,3 кВт и напряжением

Дата добавления: 23.02.2025

Условие задачи

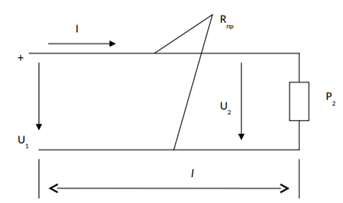

На рисунке изображена схема присоединения воздушной линии электропередачи к потребителю мощностью Р2 = 25,3 кВт и напряжением потребителя U2 = 220 В; длина линии l = 250 м. Материал провода: медь.

Определить ток в линии I и площадь поперечного сечения S проводов линии, если известна допустимая относительная потеря напряжения в линии е = 10%, удельная проводимость γ = 57 м/Ом мм2 проводов линии. Определить сопротивление проводов линии Rпр, абсолютную потерю напряжения ΔU, потерю мощности ΔР в линии и коэффициент полезного действия линии η.

Ответ

Вычислим ток, протекающие по ВЛ в нормальном режиме работы сети:

Площадь сечения

Потяни
