На рисунке представлена электрическая схема трехфазной электрической цепи при соединении фаз нагрузки звездой с нейтральным проводом. Осуществить анализ цепи и построить в масштабе векторную диаграмму напряжений и токов.
«На рисунке представлена электрическая схема трехфазной электрической цепи при соединении фаз нагрузки звездой с нейтральным проводом. Осуществить анализ цепи и построить в масштабе векторную диаграмму напряжений и токов.»
- Электроника, электротехника, радиотехника
Условие:

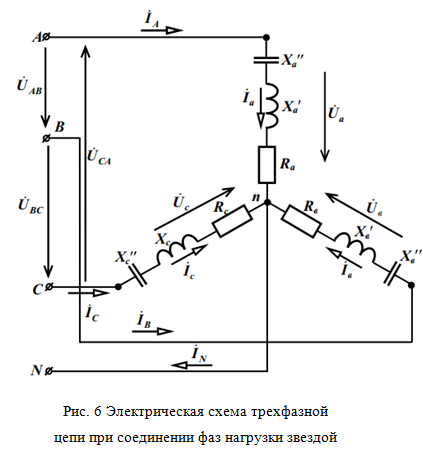

На рисунке 6 представлена электрическая схема трехфазной электрической цепи при соединении фаз нагрузки звездой с нейтральным проводом.
Дано:
Сопротивление нейтрального провода принять равным нулю

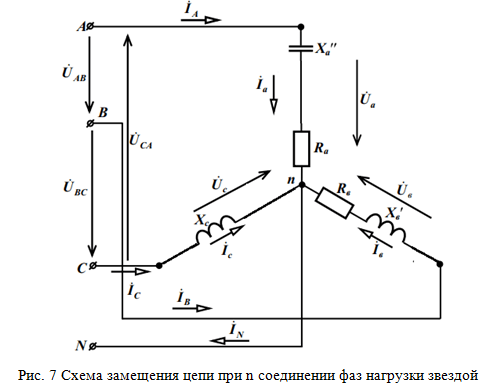

Схема замещения цепи представлена на рисунке 7.
Требуется:
Осуществить анализ (расчет) цепи и построить в масштабе векторную диаграмму напряжений и токов цепи.
Решение:

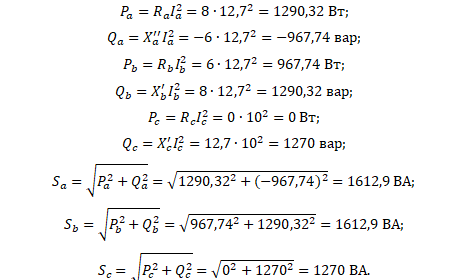

Определим активные, реактивные и полные мощности фаз
Активную P, реактивную Q и полную S мощность всей цепи определим из соотношений:
