На рисунке представлена схема усилителя на биполярном транзисторе. Построить входную и три выходных характеристики транзистора по данным таблицы. Используя эти характеристики, определить положение рабочей точки.
- Электроника, электротехника, радиотехника
Условие:
На рис. 1 представлена схема усилителя на биполярном транзисторе. Построить входную и 3 выходных характеристики транзистора по данным табл. 1. Используя эти характеристики, определить положение рабочей точки (значения тока и напряжения коллектора). Электродвижущую силу коллекторного источника питания и сопротивления резисторов принять по табл. 2.
Рис. 1

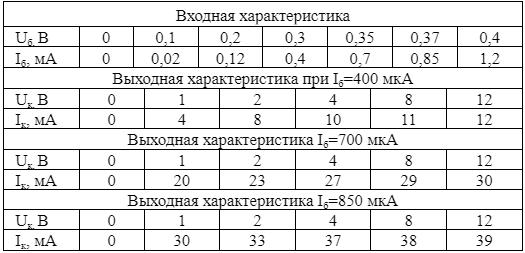

Таблица 1
Таблица 2
Решение:
Построим согласно данным таблицы 2 входную и 3 выходных характеристики транзистора. Входная характеристика транзистора показана на рисунке 2, а 3 выходных характеристики на рисунке 3.

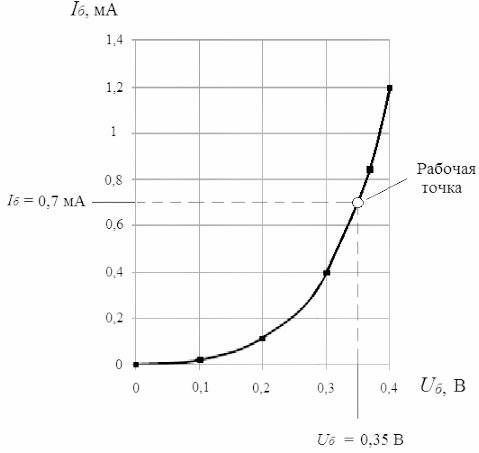

Рис. 2 Входная характеристика транзистора
Определим напряжение на базе транзистора Uб, полагая ток базы транзистора Iб малым по сравнению с током входного делителя напряжения Iд:
если Iб Iд = Eк /(R1 + R2) ,...
