Условие задачи

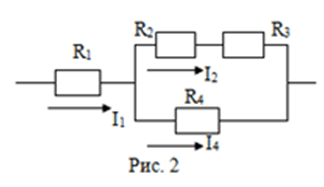

На рисунке 2 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, к которой подведено напряжение U. Определить эквивалентное сопротивление R этой цепи, ток I и мощность Р, потребляемые цепью, а также токи I1, I2, I3, I4,  напряжения U1, U2, U3, U4 и мощности Р1, Р2, Р3, Р4 на каждом из резисторов. Проверить, что Р= Р1 + Р2 + Р3 + Р4. Данные взять из таблицы 2.

Таблица 2

Ответ

Эквивалентное сопротивление цепи определяется из расчета, что резисторы R2-R3 включены последовательно, резисторы R23-R4 включены параллельно, участки R11-R234 включены последовательно.

R23 = R2+R3 = 36+240 = 276 Ом

R234 = R23*R4/(R23+R4) = 276*60/(276+60) = 49.286 Ом

Rэкв = R1+R234 = 24+49....
