На рисунке приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э.д.с. определить ток в каждой веви схемы методом узлового напряжения.
«На рисунке приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э.д.с. определить ток в каждой веви схемы методом узлового напряжения.»
- Электроника, электротехника, радиотехника
Условие:

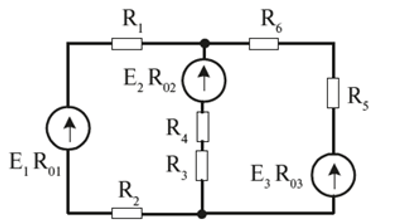

На рисунке приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э.д.с. определить ток в каждой веви схемы методом узлового напряжения.
Исходные данные:
Рис.4.1. Схема
Решение:

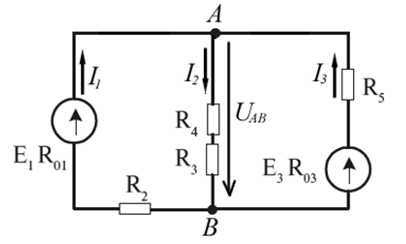

Составляем расчетную схему согласно заданных элементов (рис.4.2):
Рис.4.2. Расчетная схема
1. Обозначаем направления токов в ветвях.
2. Определяем проводимости ветвей:
