Условие:

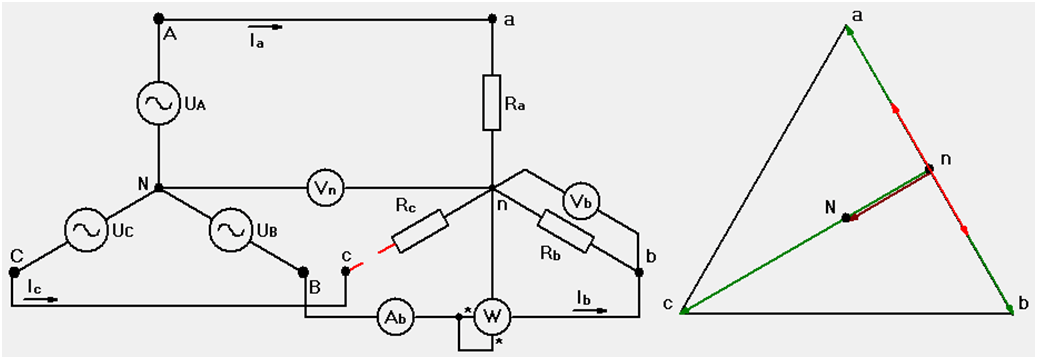

На рисунке слева представлена схема соединения «звезда – звезда без нулевого провода». Произошел обрыв фазы «c». Справа представлена векторная диаграмма (рис. 1).
Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

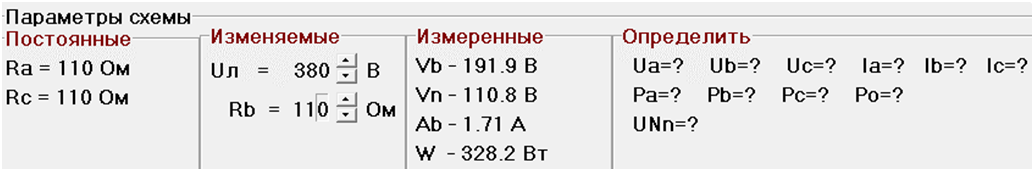

C помощью изменяемых параметров установить указанную ниже величину потребляемой мощности (активная мощность, потребляемая одной фазой) как можно точнее и проверить работу схемы расчетом.
Нарисовать векторную диаграмму.
Решение:
Параметры резисторов:
Линейные напряжения генератора:
С помощью изменяемого параметра установим указанную величину потребляемой мощности:
