На рисунке слева представлена схема соединения «звезда – звезда без нулевого провода». Справа представлена векторная диаграмма (рис. 1). Произошло короткое замыкание фазы «a».
«На рисунке слева представлена схема соединения «звезда – звезда без нулевого провода». Справа представлена векторная диаграмма (рис. 1). Произошло короткое замыкание фазы «a».»
- Электроника, электротехника, радиотехника
Условие:
На рисунке слева представлена схема соединения «звезда – звезда без нулевого провода». Справа представлена векторная диаграмма (рис. 1). Произошло короткое замыкание фазы «a».

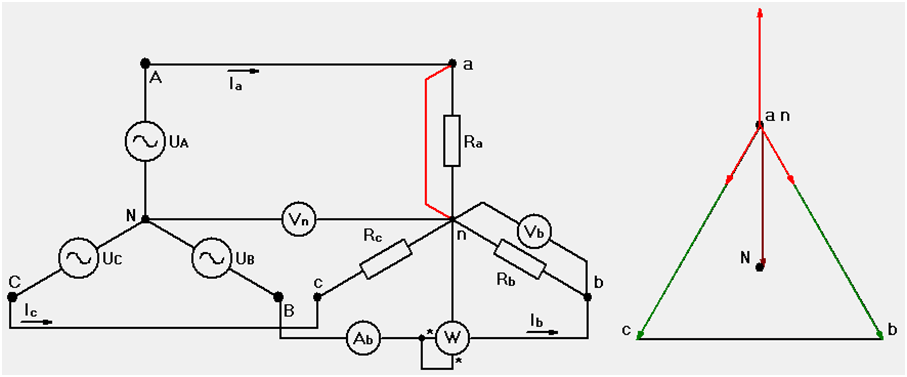

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторной диаграммой
C помощью изменяемых параметров установить указанную ниже величину потребляемой мощности (активная мощность, потребляемая одной фазой) как можно точнее и проверить работу схемы расчётом.
Нарисовать векторную диаграмму.
Решение:

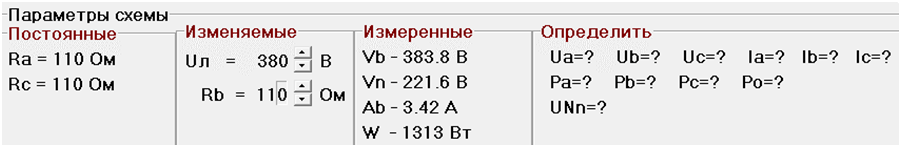

Параметры резисторов:
Линейные напряжения генератора:
С помощью изменяемого параметра установим указанную величину потребляемой мощности.
