Условие задачи

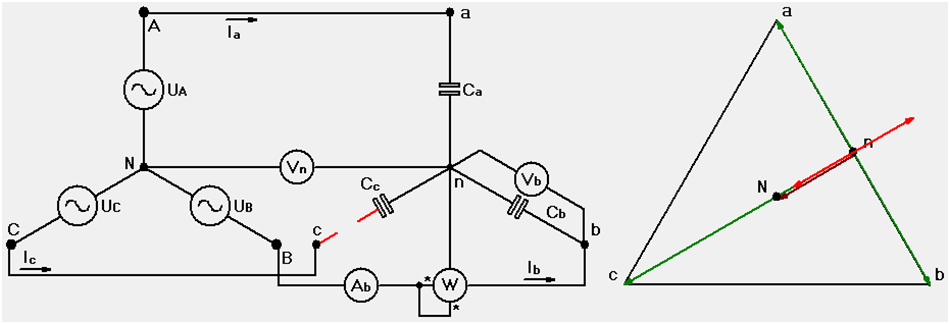

На рисунке слева представлена схема соединения «звезда – звезда с без нулевого провода». Произошел обрыв фазы «c». Справа представлена векторная диаграмма (рис. 1).
Рисунок 1 – Заданная схема цепи с параметрами цепи и векторной диаграммой

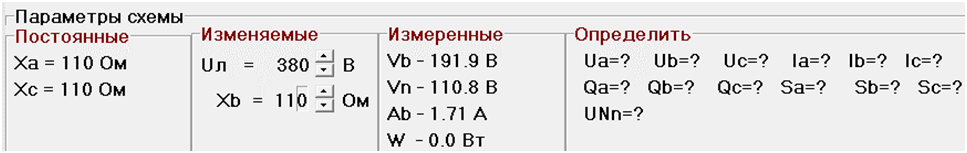

C помощью изменяемых параметров установить величину тока фазы, указанную ниже как можно точнее и проверить работу схемы расчетом.
Нарисовать векторную диаграмму.
Ответ

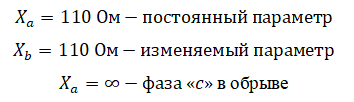

Параметры нагрузки:
Линейные напряжения генератора:
С помощью изменяемого параметра установим указанную величину тока в фазе:
