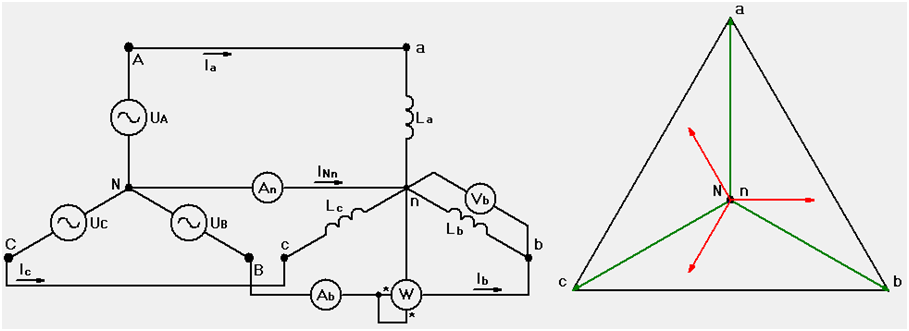

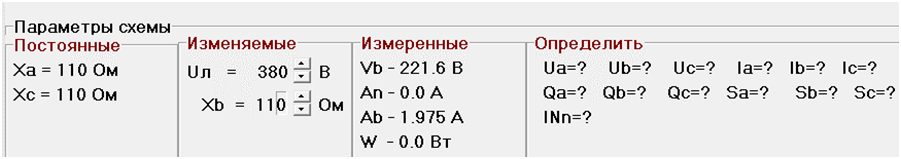

На рисунке слева представлена схема соединения «звезда – звезда с нулевым проводом». Справа представлена векторная диаграмма (рис. 1).

f(x1, x2, x3) = (¬x1 ∧ ¬x2 ∧ x3) ∨ (¬x1 ∧ x2 ∧ ¬x3) ∨ (¬x1 ∧ x2 ∧ x3) ∨ (x1 ∧ ¬x2 ∧ x3) Используя полученное выражение, синтезируем контактную схему:

Для электрической схемы (рисунок 7) известны следующие величины: R1=30 Oм, R2= 60 Ом, R3=15 Ом, R5=14 Ом, R6=5 Ом, U=300 В, R0=0.

1. Запишите комплексные сопротивления ▁Z_1, ▁Z_2, ▁Z_3 и рассчитайте эквивалентное комплексное сопротивление ▁Z_эк. 2. Рассчитайте комплексные значения токов во всех ветвях и напряжений на всех элементах цепи: ▁I_1, ▁I_2, ▁I_3, ▁U_1, ▁U_3, ▁U_вх.
