На вход схемы, содержащей дискретные полупроводниковые элементы (выпрямительный диод, стабилитрон) подано переменное синусоидальное напряжение с амплитудой 50 В.
- Электроника, электротехника, радиотехника
Условие:
На вход схемы, содержащей дискретные полупроводниковые элементы (выпрямительный диод, стабилитрон) подано переменное синусоидальное напряжение с амплитудой 50 В. Построить осциллограмму напряжений на заданном элементе схемы.
Варианты заданий
1. Выбор элементов для построения осциллограмм напряжений.
5 число нечетное - Uz2 напряжение на элементе Z2.

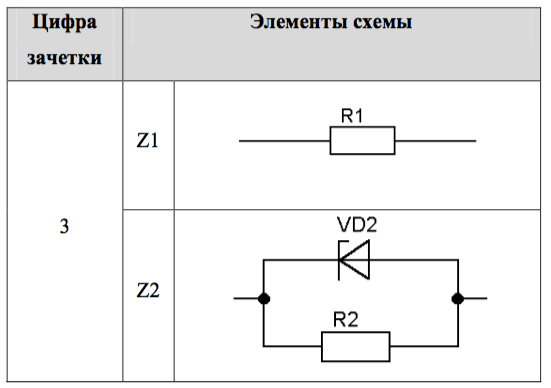

2. Задание элементов схемы.
3. Параметры резисторов в схемах.
Определяется по двум последним цифрам в зачетки:
- предпоследняя цифра определяет параметры R1=2 Ом;
- последняя цифра определяет параметры R2=3 Ом.
Цифры нечетные, то номинал резистора 2 Ом.
4. Напряжение стабилизации (для стабилитрона).
Определяется по предпоследней цифре номера зачетки по следующей формуле:
Uст=3·N=3·2=6 В.
Решение:

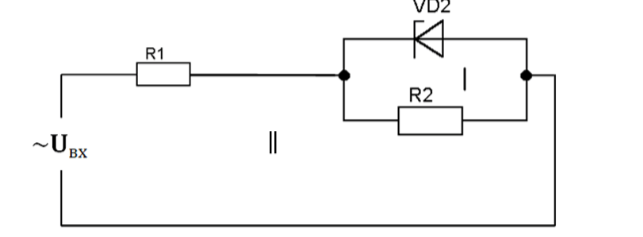

В нашем случае схема имеет вид (см.рис.1):
Рис.1. Схема для исследования

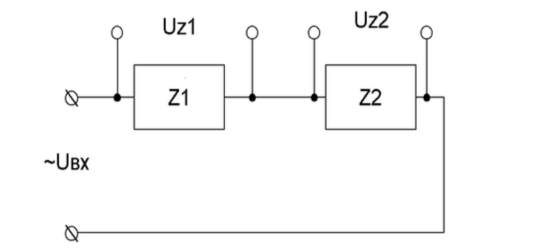

Как видно общий вид схемы:
Рис.2. Общий вид схемы Согласно по I и II законы Кирхгофа для замкнутого контура:
