На вход схемы, содержащей дискретные полупроводниковые элементы (выпрямительный диод, стабилитрон) подано переменное синусоидальное напряжение с амплитудой пятьдесят В.

На вход схемы, содержащей дискретные полупроводниковые элементы (выпрямительный диод, стабилитрон) подано переменное синусоидальное напряжение с амплитудой 50 В (рис.1). Построить осциллограмму напряжений на заданном элементе.

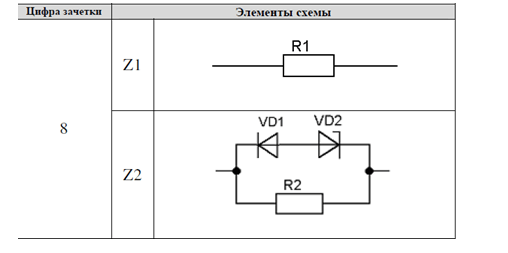

Рис. 1

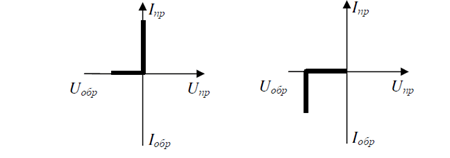

ВАХ идеального выпрямительного диода (рис.2) и идеального стабилитрона (рис.3)

Рис.2                                          Рис.3

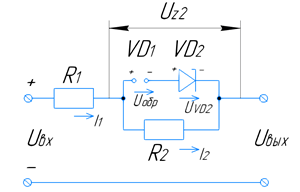

1. Выбор элементов для построения осциллограмм напряжений – U_z2 напряжение на элементе 2.

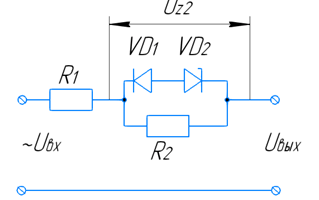

2. Задание элементов схемы.

3. Параметры резисторов в схемах – R₁ = 2 Ом, R₂ = 1 Ом.

4. Напряжение стабилизации – U_ст = 9 В.
