Начертить эквивалентную схему, указав на ней направления магнитных потоков и магнитодвижущих сил (МДС). Составить систему уравнений по законам Кирхгофа для расчета цепи.
- Электроника, электротехника, радиотехника
Условие:

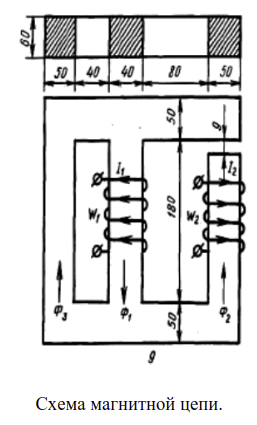

Для магнитной цепи (рис. 1) выполнить следующее:
1. Начертить эквивалентную схему, указав на ней направления магнитных потоков и магнитодвижущих сил (МДС).
2. Составить систему уравнений по законам Кирхгофа для расчета цепи.
3. Определить магнитные потоки в стержнях и значение магнитной индукции в воздушном зазоре.

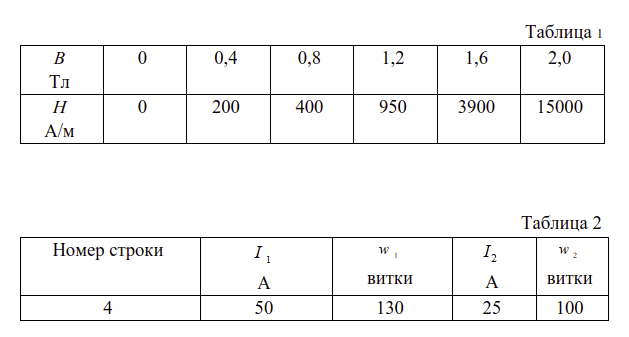

Размеры магнитопровода на рис. 1 даны в мм. Магнитопровод выполнен из электротехнической стали, кривая намагничивания которой представлена в табл. 1. Величины токов и число витков обмотки для каждого варианта даны в табл. 2.
Решение:

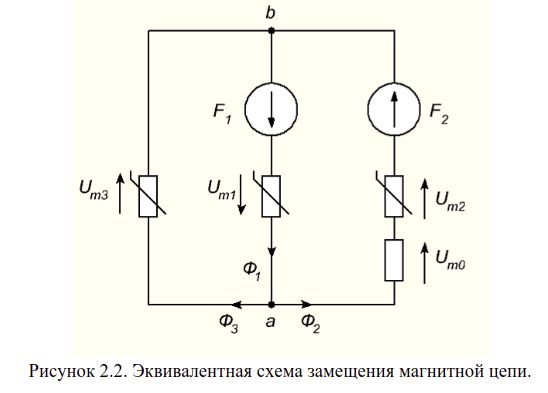

1. Изображаем эквивалентную схему магнитной цепи.

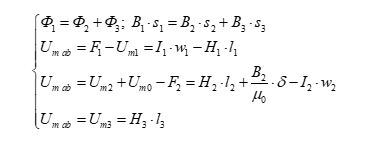

2. По полученной эквивалентной схеме составляем систему уравнений по законам Кирхгофа для магнитной цепи:
По заданному в условии рисунку определяем геом...
