Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора
«Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора»
- Электроника, электротехника, радиотехника
Условие:
Требуется:
1. Начертить принципиальную электрическую схему выпрямительного устройства.
2. Выбрать вентили.
3. Определить проектные параметры трансформатора;
4. Построить линейные временные диаграммы:
- для первичной и вторичной обмоток трансформатора;
- для цепи нагрузки.
Таблица 1 − Исходные данные
Решение:

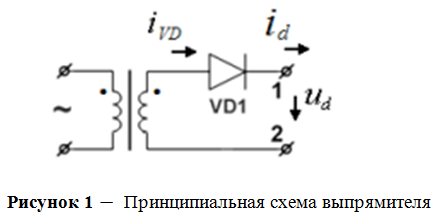

1. Изобразим принципиальную схему выпрямительного устройства.
Однофазную, однополупериодную схему (рис. 1) обычно применяют при выпрямленных токах до нескольких десятков миллиампер и в тех случаях, когда не требуется высокой степени сглаживания выпрямленного напряжения. Эта схема характеризуется низким коэффициентом использования трансформатора по мощности и большими пульсациями выпрямленного напря...
