Начертить принципиальную электрическую схему выпрямительного устройства. Выбрать вентили. Определить проектные параметры трансформатора.

23 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Требуется:

1. Начертить принципиальную электрическую схему выпрямительного устройства.

2. Выбрать вентили.

3. Определить проектные параметры трансформатора;

4. Построить линейные временные диаграммы:

- для первичной и вторичной обмоток трансформатора;

- для цепи нагрузки.

Таблица 1

Решение:

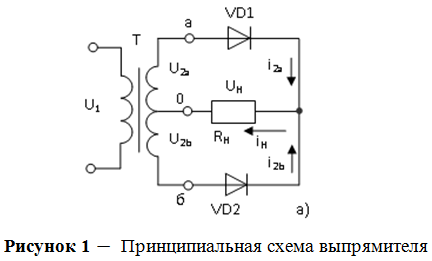

1. Изобразим принципиальную схему выпрямительного устройства.

Свободные концы вторичных обмоток а и б присоединяются к анодам вентилей VD1 и VD2, катоды которых соединяются вместе. Нагрузка Rн включается между катодами вентилей, которые являются положительным полюсом выпрямителя, и нулевым выводом 0 трансформатора, который служит отрицательным полюсом. При появлении на вторичной обмотке положительн...
